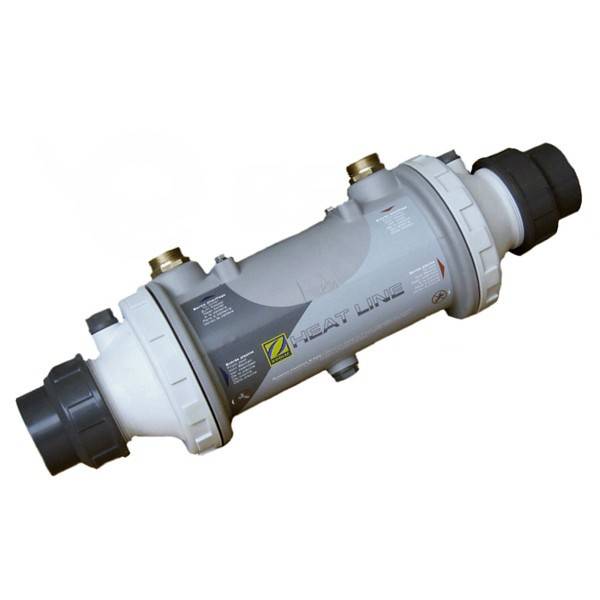

Výmenníkový ohrev bazéna je vyrobený z odolného polyamidu s vnútornými trubičkami z titánu. Vďaka domu ho možno použiť aj pre bazény so slanou vodou. Vnútri trubičiek preteká bazénová voda, okolo trubičiek potom voda z tepelného zdroja. Pripojenie do bazénového okruhu pomocou plastových šróbení 63 mm s dodávanou redukciou na PVC potrubie 50 mm.
Vhodný na ohrev vody v bazénoch a vírivkách. Tepelný výmenník je možné pripojiť do vykurovacieho okruhu kotla, tepelného čerpadla a solárnych kolektorov.
Použitie:
Pre bazény so slanou vodou
Pre vonkajšie aj vnútorné bazény s pieskovou filtráciou
Zapojenie výmenníka Zodiac do filtračného a vykurovacieho okruhu
Na zapojenie do sekundárneho okruhu s bazénovou vodou slúži PVC šróbenie 63 mm. Do neho treba vlepiť PVC rúrku 63 mm. Na pripojenie na 50 mm potrubie stačí do šróbenia vlepiť dodávanú redukciu.
Pre zapojenie primárneho okruhu s vykurovacou vodou slúži vonkajší 1" závit. Súčasťou balenia je aj mosadzná spätná klapka na vstup vykurovacej vody.
Dodávka tepelného výmenníka Zodiac titán obsahuje:
Teleso výmenníka
2 kusy šróbenia PVC 63 mm
2 kusy tesnení
2 kusy PVC redukcia 63/50 mm
Spätný ventil vykurovacej vody
Technické údaje výmenníka Zodiac Heat Line titán 20 kW:
Tepelný výkon: 20 kW pri teplotnom spáde 90/70 °C
Pripojenie bazénového okruhu: šróbenie 50/63 mm
Prietok bazénovej vody: 10 m3/h
Tlaková strata bazénovej vody: 5 kPa
Pripojenie vykurovacieho okruhu: vonkajší závit 1"
Maximálny tlak: 0,2 MPa
Maximálna teplota vykurovacej vody: 90°C
Prietok vykurovacej vody: 15 l/min
Tlaková strata vykurovacej vody: 1,5 kPa
